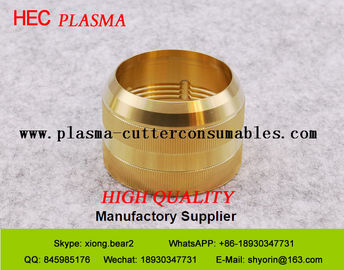

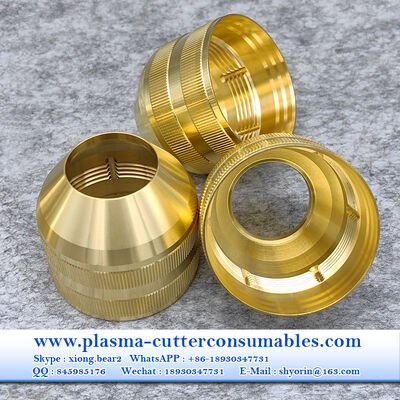

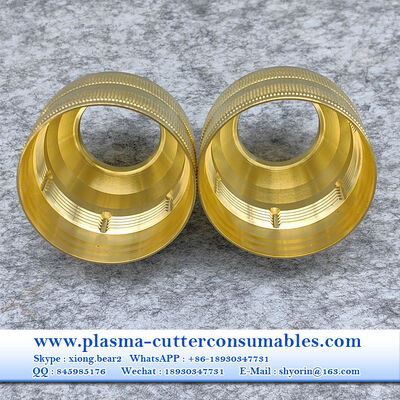

ชิ้นส่วนสิ้นเปลืองพลาสมา .11.848.401.081 G521 ฝาครอบป้องกันสำหรับอุปกรณ์เสริมพลาสมา Kjellberg HiFocus
Shanghai ZhouBo Welding & Cutting Technology เป็นผู้ผลิตมืออาชีพสำหรับชิ้นส่วนสิ้นเปลืองพลาสมา อิเล็กโทรด หัวฉีด ตัวป้องกัน วงแหวนหมุน ฝาครอบด้านใน ฝาครอบยึด ท่อน้ำ ตัวหัวเชื่อม และอื่นๆ เรามีประสบการณ์หลายสิบปีในการส่งออกไปยังหลายประเทศ และผลิตภัณฑ์ของเรามีการแข่งขันสูงในระดับโลก
บริษัทของเราผลิต:
1. ชิ้นส่วนสิ้นเปลืองสำหรับ HT4400, HPR400XD, HPR260XD, HPR130XD, HPR260, HPR130, HSD130, HD3070, HD4070, HT2000, MAX200, POWERMAX1650, POWERMAX1250, POWERMAX65, POWERMAX85, POWERMAX45, POWERMAX30 และอื่นๆ
2. ชิ้นส่วนสิ้นเปลือง Kjellberg สำหรับ HiFocus80i, HiFocus100i, HiFocus130i, HiFocus160i, HiFocus280i, HiFocus360i, HiFocus440i และอื่นๆ
3. ชิ้นส่วนสิ้นเปลือง Esab สำหรับ PT-25, PT-36, PT-37, PT-600, PT-15XL, PT-19XL, PT-31XL และอื่นๆ
| เครื่องจักร | หมายเลข HEC | หมายเลข Thum | หมายเลขอ้างอิง | คำอธิบาย |
|
Hifocus 280i Hifocus 360i Hifocus 440i (เหล็กคาร์บอน) |
K94211 | G901Y | .11.848.201.142 | ท่อน้ำหล่อเย็น |
| K94212 | G902Y | .11.852.201.142 | ท่อน้ำหล่อเย็น | |
| K94241 | G931Y | .11.848.401.142 | ท่อน้ำหล่อเย็น | |
| K0402 | G002Y | .11.848.221.300 | แคโทด O2 | |
| K0105 | G015Y | .11.848.231.350 | แคโทด O2 | |
| K0101 | G011Y | .11.848.231.320 | แคโทด O2 | |
| K0106 | G016Y | .11.848.231.360 | แคโทด O2 | |
| K0402 | G092Y | .11.848.401.310 | แคโทด O2 | |
| K7441 | G101 | .11.848.221.145 | แกนนำแก๊ส | |
| K1466 | G2006 | .11.848.221.406 | หัวฉีด O2 25A | |
| K1467 | G2007 | .11.848.221.407 | หัวฉีด O2 35A | |
| K54124 | G3004 | .11.848.201.1604 | ฝาครอบหัวฉีด | |
| K641515 | G4015 | .11.848.201.1515 | ฝาครอบแก๊สหมุนวน | |
| K641220 | G4020 | .11.848.201.1520 | ฝาครอบแก๊สหมุนวน | |
| K44191 | G501 | .11.848.201.081 | ฝาครอบป้องกัน | |
| K0403 | G003Y | .11.848.221.310 | แคโทด -O2 | |
| K7442 | G102 | .11.848.221.146 | แกนนำแก๊ส | |
| K1466 | G2006Y | .11.848.221.406 | หัวฉีด O2 | |
| K1467 | G2007Y | .11.848.221.407 | หัวฉีด O2 | |
| K1468 | G2008Y | .11.848.221.408 | หัวฉีด O2 50A | |
| K14610 | G2010Y | .11.848.221.410 | หัวฉีด O2 80A | |
| K14612 | G2012Y | .11.848.221.412 | หัวฉีด O2 120A | |
| K14614 | G2014Y | .11.848.221.414 | หัวฉีด O2 160A | |
| K14616 | G2016Y | .11.848.221.416 | หัวฉีด O2 200A | |
| K14826 | G2326Y | .11.848.221.426 | หัวฉีด | |
| K14830 | G2330Y | .11.848.221.430 | หัวฉีด | |
| K14831 | G2331Y | .11.848.221.431 | หัวฉีด | |
| K11014 | G2514 | .11.848.311.614 | หัวฉีด | |
| K11015 | G2515 | .11.848.311.615 | หัวฉีด | |
| K11016 | G2516 | .11.848.311.616 | หัวฉีด | |
| K11018 | G2518 | .11.848.311.618 | หัวฉีด | |
| K11125 | G2725 | .11.848.411.625 | หัวฉีด | |
| K11127 | G2727 | .11.848.411.627 | หัวฉีด | |
| K11129 | G2729 | .11.848.411.629 | หัวฉีด | |
| K541228 | G3028 | .11.848.201.1628 | ฝาครอบหัวฉีด | |
| K641522 | G4022 | .11.848.201.1522 | ฝาครอบแก๊สหมุนวน | |
| K641525 | G4025 | .11.848.201.1525 | ฝาครอบแก๊สหมุนวน | |
| K641530 | G4030 | .11.848.201.1530 | ฝาครอบแก๊สหมุนวน | |
| K04242 | G032Y | .11.848.421.310 | แคโทด O2 | |
| K04244 | G034Y | .11.848.421.330 | แคโทด O2 | |
| K74251 | G121 | .11.848.421.145 | แกนนำแก๊ส | |
| K14826 | G2326Y | .11.848.421.426 | หัวฉีด O2 280A | |
| K14830 | G2330Y | .11.848.421.430 | หัวฉีด O2 360A | |
| K14831 | G2331Y | .11.848.421.431 | หัวฉีด -O2-400A | |
| K541409 | G3209 | .11.848.401.1609 | ฝาครอบหัวฉีด | |
| K541419 | G3219 | .11.848.401.1619 | ฝาครอบหัวฉีด | |
| K541429 | G3229 | .11.848.401.1629 | ฝาครอบหัวฉีด | |
| K641745 | G4345 | .11.848.401.1545 | ฝาครอบแก๊สหมุนวน | |
| K641750 | G4350 | .11.848.401.1550 | ฝาครอบแก๊สหมุนวน | |
| K641755 | G4355 | .11.848.401.1555 | ฝาครอบแก๊สหมุนวน | |
| K44201 | G521 | .11.848.401.081 | ฝาครอบป้องกัน | |
| K94211 | G901Y | .11.848.201.142 | ท่อน้ำ | |
| K94212 | G902Y | .11.852.201.142 | ท่อน้ำ | |
| K94241 | G931Y | .11.848.401.142 | ท่อน้ำ |
การสนับสนุนทางเทคนิค:
มาตรการป้องกันสัญญาณรบกวนสำหรับเครื่องมือกล
อุปกรณ์ CNC และหน่วยเซอร์โวของระบบตัดพลาลาสม่าอาร์ค NC เป็นส่วนสำคัญของระบบ แหล่งจ่ายไฟเป็นช่องทางหลักในการรับสัญญาณรบกวน สัญญาณรบกวนจากแหล่งจ่ายไฟส่วนใหญ่เกิดจากการเชื่อมต่ออิมพีแดนซ์ของสายไฟแหล่งจ่ายไฟ อุปกรณ์ไฟฟ้ากำลังสูงทุกชนิดเป็นแหล่งสัญญาณรบกวนหลัก
3.1 การต่อสายไฟเข้ากับสายชีลด์
สายไฟของระบบตัดพลาสม่าอาร์ค NC สายแคโทดของหัวตัดและสายพลาสม่า/อาร์คที่แขวนอยู่บนตัวรองรับแบบเลื่อน เทียบเท่ากับการเดินสายขนานหลายสิบเมตรกับสายควบคุมอาร์ค สายแคโทดของหัวตัดจากแหล่งจ่ายไฟพลาสม่า กระแสไฟฟ้า DC ของหัวตัดพลาสม่า 100 แอมแปร์ มันสร้างสนามแม่เหล็กและสัญญาณความถี่สูงของอาร์คความถี่สูงผ่านการเชื่อมต่อกับอุปกรณ์ CNC และหน่วยเซอร์โว ทำให้เกิดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
การใช้สายเคเบิลชีลด์ทองแดงและอลูมิเนียมเป็นชั้นชีลด์สามารถยับยั้งสัญญาณรบกวนจากสนามแม่เหล็กไฟฟ้าความถี่สูงได้อย่างมีประสิทธิภาพ การต่อลงดินสามารถยับยั้งการเปลี่ยนแปลงของสนามเหนี่ยวนำไฟฟ้าสถิตของแกนลวด
การใช้ตัวกรองแหล่งจ่ายไฟ 3.2
ตัวกรองแหล่งจ่ายไฟเป็นส่วนประกอบที่ขาดไม่ได้ในการป้องกันสัญญาณรบกวน มีประสิทธิภาพในการยับยั้งสัญญาณรบกวนทั้งในย่านความถี่สูงและต่ำ ควรให้ความสนใจกับข้อควรระวัง:
A) ควรติดตั้งตัวกรองบนพื้นผิวโลหะที่นำไฟฟ้า หรือถักผ่านสายดินและกราวด์
B) ตำแหน่งของตัวกรองควรอยู่ใกล้กับทางเข้าสายไฟมากที่สุด
C) ควรใช้สายชีลด์หรือสายคู่บิดเกลียวสำหรับอินพุตและเอาต์พุตของตัวกรอง
D) เพื่อหลีกเลี่ยงการเชื่อมต่อระหว่างสายอินพุตและเอาต์พุต ห้ามรวมสายอินพุตและเอาต์พุตเข้าด้วยกันโดยเด็ดขาดเมื่อใช้สายชีลด์
